پخش بار اقتصادی (Economic Dispatching) در دنیای امروز یکی از مهمترین اهداف توزیع انرژی در مراکز تولید است. در صنعت واحدهای تولیدی با بارهای مختلف به هم پیوسته هستند و ظرفیت تولید معمولا بسیار بزرگتر از بارهاست، از این رو تخصیص بارها در واحدهای تولیدی می‌تواند متنوع باشد. از آنجایی‌که کاهش هزینه تمام شده تولید برق بسیار مورد توجه قرار دارد، لذا تقسیم بار اقتصادی مورد نظر خواهد بود.

مهندسی برق

توضیحات این دوره

مسئله پخش بار اقتصادی (Economic Dispatching) در دنیای امروز یکی از مهمترین اهداف توزیع انرژی در مراکز تولید است. در صنعت واحدهای تولیدی با بارهای مختلف به هم پیوسته هستند و ظرفیت تولید معمولا بسیار بزرگتر از بارهاست، از این رو تخصیص بارها در واحدهای تولیدی می‌تواند متنوع باشد.

با توجه به اهمیت کاهش هزینه‌های تولید برق، روش بهینه‌سازی پخش بار اقتصادی از جایگاه ویژه‌ای برخوردار است. عمده‌ترین بخش این هزینه‌ها به سوخت واحدها اختصاص دارد. سایر هزینه‌های مؤثر شامل دستمزد، تعمیرات و نگهداری و ... دیگر عوامل اقتصادی هستند. در انتها متخصصین توزیع انرژی باید تولید نیروگاه‌ها را بر اساس کم‌ترین هزینه ممکن مدیریت کنند. در این محصول به مسئله پخش بار دینامیکی یک شبکه 39 شینه استاندارد طبق دستورالعمل مسئله می‌پردازیم. لازم به ذکر است این مسئله در مدل DC انجام شده و نتایج مورد بررسی قرار خواهند گرفت.

این محصول شامل گزارش کامل حل مسئله پخش بار اقتصادی دینامیکی به همراه کدهای شبیه‌سازی در نرم‌افزار گمز (GAMS) است.

در مسئله پخش بار، میزان فلوی عبوری خطوط و توان تولیدی واحدها مشخص می‌شود

تعریف مسئله

هدف مسئله مورد مطالعه انجام یک نمونه پخش بار اقتصادی دینامیکی در شبکه 39 شینه استاندارد IEEE می‌باشد. در این مسئله فرض می‌شود بار در مدت زمان 9 ساعت از الگویی مطابق شکل زیر پیروی می‌کند. همچنین محدودیت سرعت افزایش بار هر ژنراتور 50 درصد توان اولیه و سرعت کاهش بار برای هر ژنراتور 40 درصد توان اولیه لحاظ می‌شود. هدف به دست آوردن قیمت‌های حاشیه‌ای محلی (LMP) برای حالت پخش بار DC می باشد.

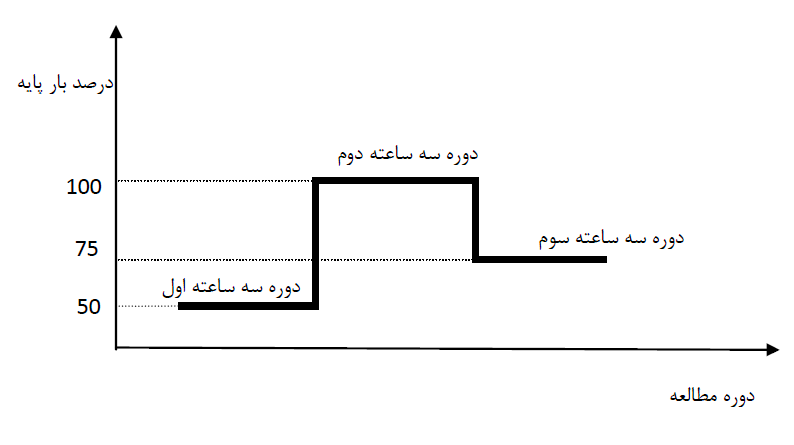

میزان تغییرات بار پایه شبکه در بازه‌های زمانی مورد مطالعه

برای حل این مسئله، پخش بار شبکه مورد نظر را با در نظر گرفتن مدل DC حل نموده و نتایج مورد بررسی قرار خواهند گرفت. البته قبل از حل مسئله و با تکیه بر اطلاعات قبلی از مفهوم «قیمت‌های حاشیه‌ای محلی» و ویژگی‌های پخش بار DC انتظار داریم که قیمت‌های حاشیه‌ای محلی در تمام باس‌ها برای هر ساعت مشخص یکسان باشند چرا که در مسئله پخش بار DC محدودیت توان عبوری از خطوط در نظر گرفته نمی‌شود لذا تامین توان از تمام باس‌ها بدون محدودیت و با قیمت یکسان برای مگاوات بعدی مورد نیاز شبکه، مورد انتظار است.

دریافت فایل‌ها و مستندات این محصول نیازمند ورود به حساب کاربری است!

فایل‌های شبیه‌سازی و گزارش

دریافت فایل

کد گمز پخش بار اقتصادی در شبکه همراه با ذخیره‌ساز انرژی و انرژی باد

دریافت یا ارجاع به منبع

کد گمز پخش بار اقتصادی در شبکه همراه با انرژی باد

دریافت یا ارجاع به منبع

دیدگاه‌های کاربران

5.0

(0 امتیاز ثبت‌ شده)

ثبت دیدگاه جدید

برای ثبت دیدگاه وارد حساب کاربری خود شوید!

ورود | ثبت‌نام

تا کنون دیدگاهی ثبت نشده است!

سوالات متداول

آیا اطلاعات شبکه برق مورد مطالعه باید در کد شبیه سازی وارد شود ؟

خیر، این اطلاعات در درون کد قرار داشته و نیاز به وارد کردن اطلاعات اضافی نیست. این اطلاعات از تولباکس Matpower استخراج شده‌اند.

شبکه استاندارد 39 شینه چیست ؟

در مطالعات شبکه‌های قدرت، از شبکه‌های استانداردی با ابعاد گوناگون برای آزمون و شبیه‌سازی استفاده می‌شود. مقیاس این شبکه‌ها معمولاً بر اساس تعداد باس (شینه) آنها تعریف می‌گردد؛ از جمله معروف‌ترین آنها می‌توان به شبکه‌های ۶، ۱۴، ۳۰، ۱۱۸ و ۲۳۸ باسه اشاره کرد. این شبکه‌ها دارای داده‌های کاملاً استانداردی هستند که انجام مطالعات و شبیه‌سازی‌های قابل اطمینان و مقایسه‌پذیر را ممکن می‌سازند.

مدل DC با مدل AC شبکه چه تفاوتی دارد ؟

مدل DC شکل ساده‌تر شده مدل AC است. به عبارت دیگر در مدل DC به منظور سادگی در انجام محاسبات، تقریبی از شبکه اصلی AC مورد استفاده قرار می‌گیرد که عموما به مدل‌های خطی منجر می‌شود.
