شبکه‌های قدرت الکتریکی یکی از پیچیده‌ترین سیستم‌هایی هستند که انسان تا به حال ساخته است. این شبکه‌ها مانند شریان‌های حیاتی، انرژی الکتریکی را از نیروگاه‌ها به خانه‌ها، ادارات و کارخانه‌ها منتقل می‌کنند. برای اطمینان از عملکرد صحیح این سیستم پیچیده، مهندسان به ابزارهای تحلیلی قدرتمندی نیاز دارند. یکی از مهم‌ترین این ابزارها، مطالعه "پخش بار" یا Power Flow است.

تصور کنید مدیر یک شهر باشید و بخواهید مطمئن شوید که برق تمام نقاط شهر به درستی تأمین می‌شود. باید بدانید چقدر توان در هر خط انتقال جریان دارد، ولتاژ هر منطقه چقدر است، و آیا تجهیزات قادر به تحمل بارهای موجود هستند. پخش بار دقیقاً پاسخ این سوالات را می‌دهد و نقشه‌ای کامل از جریان انرژی در شبکه ارائه می‌کند.

مفهوم پخش‌بار در شبکه‌های قدرت

پخش بار یک فرآیند محاسباتی است که وضعیت الکتریکی تمام نقاط شبکه قدرت را در شرایط عادی و پایدار تعیین می‌کند. به زبان ساده‌تر، این تحلیل نشان می‌دهد که در هر لحظه‌ی خاص:

• ولتاژ هر نقطه از شبکه چقدر است
• جریان هر خط انتقال چه مقدار است
• توان عبوری از هر قسمت شبکه کدام است
• تلفات انرژی در کجا رخ می‌دهد

برای درک بهتر، شبکه قدرت را مانند سیستم آبرسانی تصور کنید. همان‌طور که در شبکه آب، فشار در نقاط مختلف متفاوت است و جریان آب بسته به قطر لوله‌ها تغییر می‌کند، در شبکه قدرت نیز ولتاژ و جریان برق در نقاط مختلف با یکدیگر متفاوت است. فرایند محاسبه پخش‌بار توسط الگوریتم‌های محاسباتی و بهینه‌سازی و با استفاده از سیستم‌های رایانه‌ای با قدرت پردازش بالا انجام می‌شود.

اجزای اصلی شبکه در مطالعات پخش بار

• باس‌ها (گره‌ها): باس‌ها یا شینه‌ها نقاط اتصال در شبکه قدرت هستند که تجهیزات به آن‌ها متصل می‌شوند. در حالت کلی سه نوع باس در شبکه وجود دارد.

1. باس مرجع (Slack) معمولاً یک نیروگاه بزرگ است که ولتاژ آن ثابت نگه داشته می‌شود و به عنوان مرجع محاسبات عمل می‌کند.

2. باس‌های تولید (PV) نقاطی هستند که نیروگاه‌ها به آن‌ها متصل هستند و میزان تولید آن‌ها مشخص است.

3. باس‌های بار (PQ) نقاطی هستند که فقط مصرف‌کننده دارند و انرژی از شبکه دریافت می‌کنند.

• خطوط انتقال: خطوط انتقال باس‌ها را به هم متصل می‌کنند و دارای خصوصیات الکتریکی مشخصی مانند مقاومت، راکتانس و ظرفیت هستند.

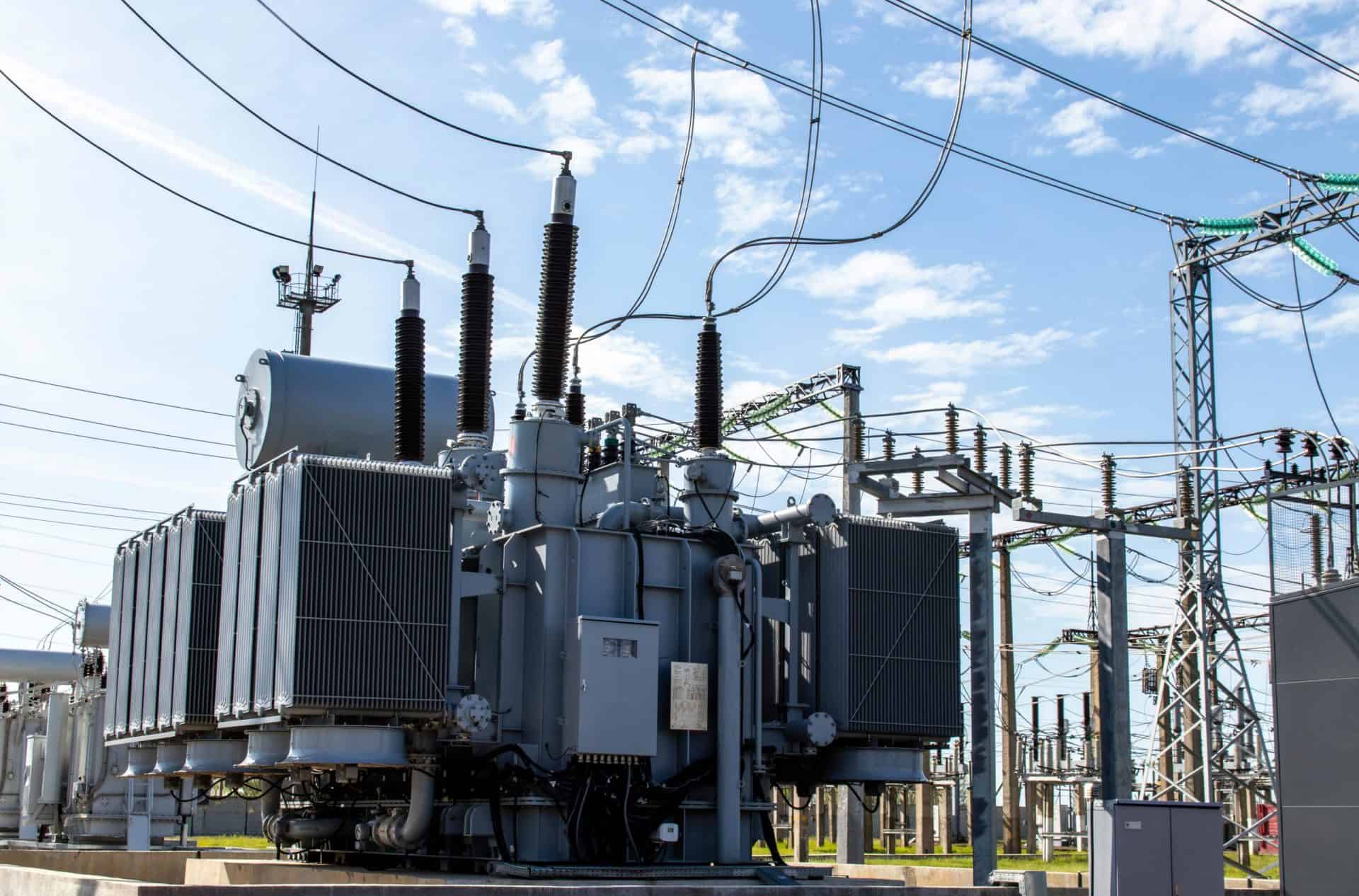

• سایر تجهیزات دیگر عبارت‌اند از ترانسفورماتورها (تغییر دهنده سطح ولتاژ و جریان)، بارهای مصرفی (دریافت و مصرف‌کننده انرژی) و منابع تولید (تولید کننده انرژی).

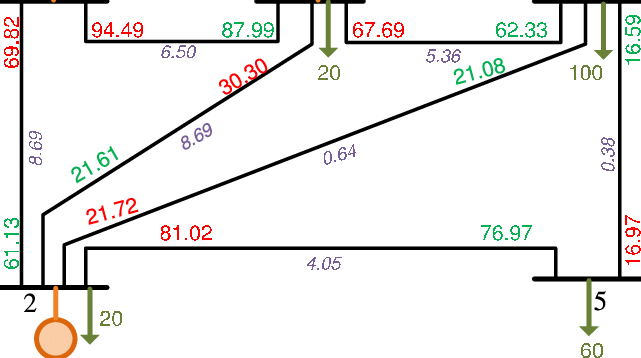

در شکل زیر دیاگرام تک خطی یک شبکه نمونه با 5 باس قابل مشاهده است. مقادیر توان ارسالی و دریافتی هر باس و تلفات هر خط انتقال به همراه بارهای مصرفی در شکل نشان داده شده است.

کاربردهای مهم پخش بار در شبکه‌های قدرت

مطالعات پخش بار کاربردهای گسترده‌ای در صنعت برق دارد که از مرحله طراحی تا بهره‌برداری روزانه شبکه را شامل می‌شود. یکی از مهم‌ترین این کاربردها در زمینه طراحی و برنامه‌ریزی شبکه است. قبل از احداث هر تجهیز جدید، طراحان باید با دقت بررسی کنند که آیا تجهیزات موجود ظرفیت کافی برای پذیرش بار جدید دارند یا خیر. همچنین باید مطمئن شوند که ولتاژ در تمام نقاط شبکه در محدوده مجاز باقی خواهد ماند و اگر نیاز به تقویت شبکه باشد، محل و میزان این تقویت را مشخص کنند.

 در حوزه بهره‌برداری روزانه نیز مطالعات پخش بار نقش حیاتی دارد. اپراتورهای شبکه قدرت روزانه با تصمیمات پیچیده‌ای روبرو هستند که تأثیر مستقیمی بر کیفیت و پایداری تأمین برق دارد. آن‌ها باید تعیین کنند که کدام نیروگاه‌ها در چه زمان‌هایی روشن باشند، هر واحد تولیدی چقدر برق تولید کند، و چگونه ولتاژ شبکه را در سطح مطلوب کنترل کنند. مطالعات پخش بار آن‌ها را قادر می‌سازد تا تأثیر هر تصمیم را قبل از اجرا پیش‌بینی کرده و از عواقب نامطلوب جلوگیری کنند.

یکی از جذاب‌ترین کاربردهای پخش بار در تحلیل‌های اقتصادی است. تعیین بهترین ترکیب واحدهای تولید برای کمینه کردن هزینه‌های تولید برق، موضوعی است که "پخش بار اقتصادی" یا Optimal Power Flow نامیده می‌شود و سالانه باعث صرفه‌جویی میلیاردها تومان هزینه در صنعت برق می‌شود. این تحلیل‌ها به شرکت‌های برق کمک می‌کند تا با حفظ کیفیت خدمات، هزینه‌های خود را به حداقل برسانند.

علاوه بر موارد فوق، مطالعات پخش بار در تحلیل پایداری شبکه نیز کاربرد دارد، زیرا قبل از بررسی پایداری شبکه در شرایط اضطراری، ابتدا باید نقطه کارکرد عادی و پایدار شبکه مشخص شود. همچنین در برنامه‌ریزی نگهداری تجهیزات، این مطالعات کمک می‌کند تا مشخص شود که آیا خاموش کردن یک تجهیز برای تعمیر، باعث مشکل در تأمین برق مناطق دیگر خواهد شد یا نه. در انتها، مطالعات قابلیت اعتماد شبکه نیز به اطلاعات حاصل از پخش بار وابسته است تا میزان اطمینان و پایداری کلی سیستم را تعیین کند.

مفهوم پخش بار اقتصادی در شبکه‌های قدرت

پخش بار اقتصادی یکی از مهم‌ترین و پیچیده‌ترین کاربردهای مطالعات پخش بار محسوب می‌شود که هدف آن توزیع بهینه بار کل سیستم بین واحدهای مختلف تولید است تا هزینه کل تولید به حداقل برسد. این موضوع از آن جهت اهمیت دارد که تفاوت‌های چشمگیری در هزینه تولید برق بین نیروگاه‌های مختلف وجود دارد و با انتخاب صحیح ترکیب واحدهای تولیدی، می‌توان میلیاردها تومان در هزینه‌های روزانه صرفه‌جویی کرد.

هر نیروگاه منحنی هزینه مخصوص خود دارد که نشان می‌دهد برای تولید مقادیر مختلف برق، چه هزینه‌ای خواهد داشت. برخی نیروگاه‌ها مانند واحدهای حرارتی قدیمی در توان‌های پایین بسیار ناکارآمد بوده و با افزایش توان تا حدی بهره‌وری آن‌ها بالا می‌رود، اما بعد از رسیدن به نقطه بهینه، دوباره بهره‌وری کاهش می‌یابد. در مقابل، نیروگاه‌های تجدیدپذیر مانند خورشیدی و بادی هزینه تولید بسیار پایینی دارند اما قابلیت اعتماد کمتری نسبت به واحدهای حرارتی دارند. چالش اصلی در پخش بار اقتصادی این است که نمی‌توان صرفاً بر اساس ارزان‌ترین قیمت تصمیم گرفت، بلکه باید محدودیت‌های فنی شبکه را نیز در نظر گرفت. ممکن است از نظر اقتصادی بهترین حالت این باشد که یک نیروگاه ارزان قیمت تمام بار سیستم را تأمین کند، اما از نظر فنی این کار ممکن نباشد چون باعث تراکم خطوط انتقال، مشکلات ولتاژ، یا عدم پایداری شود.

بنابراین باید تعادلی بین اهداف اقتصادی و محدودیت‌های فنی برقرار کرد. محدودیت‌های انتقال یکی از مهم‌ترین عوامل تأثیرگذار در پخش بار اقتصادی است. اگر ظرفیت خطوط انتقال محدود باشد، ممکن است نتوان تمام برق مورد نیاز را از ارزان‌ترین منابع تأمین کرد و مجبور شویم از منابع گران‌تر اما نزدیک‌تر به مراکز مصرف استفاده کنیم. همچنین محدودیت‌های ولتاژ باعث می‌شود که باید ولتاژ در تمام نقاط شبکه در محدوده مجاز نگه داشته شود که ممکن است با بهترین ترکیب اقتصادی تداخل داشته باشد. در نهایت، ملاحظات پایداری سیستم نیز اهمیت دارد و تغییرات در الگوی تولید باید به گونه‌ای باشد که پایداری کلی شبکه حفظ شود.

مطالعه تخصیص واحدها (Unit Commitment)

تخصیص واحدها مسئله‌ای است که پیچیدگی بیشتری نسبت به پخش بار اقتصادی ساده دارد و در واقع گام بعدی آن محسوب می‌شود. در این مسئله نه تنها باید تعیین کرد هر واحد تولیدی چقدر برق تولید کند، بلکه باید مشخص کرد کدام واحدها در چه زمان‌هایی روشن یا خاموش باشند تا مجموع هزینه‌ها در یک بازه زمانی مشخص کمینه شود.

این مسئله از چندین جنبه پیچیده است. نخست، هزینه راه‌اندازی واحدهای تولیدی معمولاً بالا بوده و خاموش و روشن کردن مکرر آن‌ها از نظر اقتصادی مقرون به صرفه نیست. به عنوان مثال، یک واحد حرارتی بزرگ ممکن است برای راه‌اندازی نیاز به چندین ساعت زمان و مصرف سوخت قابل توجهی داشته باشد. دوم، زمان راه‌اندازی واحدهای مختلف متفاوت است و برخی واحدها مانند توربین‌های گازی سریع‌الاشتعال می‌توانند در عرض چند دقیقه آماده شوند، در حالی که واحدهای حرارتی بخار ممکن است ساعت‌ها زمان نیاز داشته باشند. عامل دیگری که پیچیدگی این مسئله را افزایش می‌دهد، حداقل زمان کارکرد واحدهاست. بیشتر واحدهای تولیدی نمی‌توانند مدام خاموش و روشن شوند و باید برای مدت زمان مشخصی به صورت مداوم کار کنند. این محدودیت باعث می‌شود که تصمیم‌گیری برای روشن یا خاموش کردن یک واحد، تأثیر آن را بر چندین ساعت یا حتی روز آینده در نظر بگیرد.

محدودیت‌های زیست‌محیطی نیز نقش مهمی در تخصیص واحدها دارند. میزان آلودگی مجاز، محدودیت‌های انتشار گازهای گلخانه‌ای، و ملاحظات کیفیت هوا باعث می‌شود که نتوان صرفاً بر اساس هزینه تصمیم گرفت و باید اثرات زیست‌محیطی را نیز در نظر گرفت. برای حل این مسئله پیچیده، روش‌های مختلفی توسعه یافته است. برنامه‌ریزی خطی و برنامه‌ریزی عدد صحیح از جمله روش‌های کلاسیک هستند که برای مسائل ساده‌تر قابل استفاده‌اند. اما برای مسائل پیچیده‌تر، الگوریتم‌های فراابتکاری مانند الگوریتم ژنتیک و بهینه‌سازی ذرات مورد استفاده قرار می‌گیرند. همچنین روش‌های هوش مصنوعی شامل شبکه‌های عصبی مصنوعی و یادگیری ماشین نیز برای تسریع فرآیند تصمیم‌گیری و بهبود دقت نتایج به کار گرفته می‌شوند.

در انتها باید گفت پخش بار یکی از پایه‌ای‌ترین و مهم‌ترین ابزارهای تحلیل شبکه‌های قدرت محسوب می‌شود. این ابزار نه تنها برای طراحی و بهره‌برداری شبکه‌ها ضروری است، بلکه نقش کلیدی در تحلیل‌های اقتصادی و برنامه‌ریزی‌های بلندمدت دارد.

با پیشرفت تکنولوژی و پیچیده‌تر شدن شبکه‌های قدرت، اهمیت مطالعات پخش بار روز به روز بیشتر می‌شود. مهندسان امروز باید با روش‌های مختلف حل پخش بار آشنا باشند و بتوانند از نرم‌افزارهای مدرن برای انجام این مطالعات استفاده کنند. در آینده، انتظار می‌رود که با ورود تکنولوژی‌های جدید نظیر هوش مصنوعی و محاسبات ابری، قابلیت‌های تحلیل پخش بار به مراتب گسترده‌تر و دقیق‌تر شود. این پیشرفت‌ها امکان مدیریت بهتر منابع انرژی، کاهش هزینه‌ها و افزایش قابلیت اعتماد شبکه‌های قدرت را فراهم خواهد کرد.
